Описание и технические характеристики

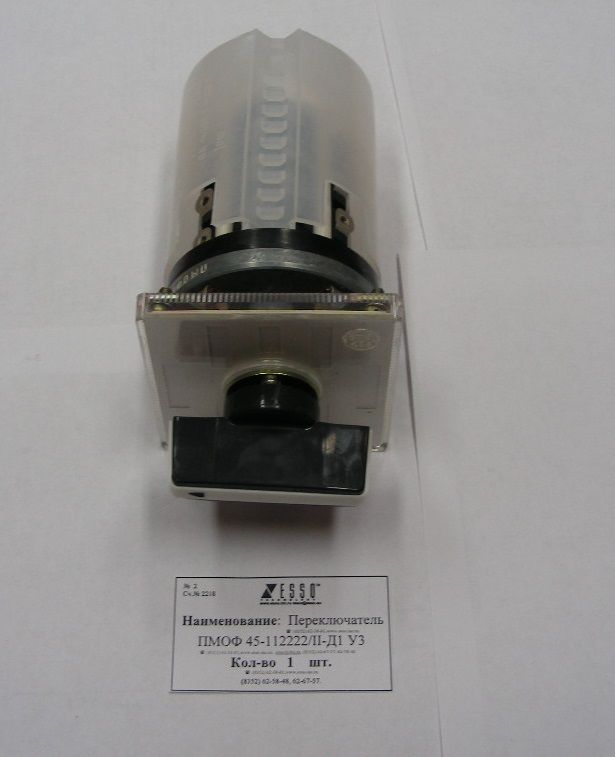

Переключатели серии ПМО предназначены для коммутации электрических цепей управления, сигнализации и защиты напряжением от 12 до 220 В постоянного тока и от 24 до 380 В переменного тока частотой 50, 60 и 400 Гц при токах от 0,25 до 6,3 А в стационарных установках. Переключатели серии ПМО изготовляются как комплектующие изделия для внутригосударственных и экспортных поставок.
Структурное обозначение
ПМОХХ-ХХХХХХ/Х-ДХ: ПМО - переключатель малогабаритный общепромышленный; Х - конструктивное исполнение: В -с самовозвратом; Ф -с фиксацией; ВФ - с самовозвратом и фиксацией; Ф - с фиксацией и замком; Х - положение фиксации (45 -45, 90 -90); ХХХХХХ - подвижные контакты (от 1 до 10 -по табл. 4 и 7); Х - исполнение по установке относительно панели: I -с монтажной стороны; II - с фасадной стороны; ДХ - номер схемы сборки в соответствии с табл. 7 (Д1...Д41; Д83...Д87; Д134); Х3 - климатическое исполнение (У, Т) и категория размещения по ГОСТ 15150 69 и ГОСТ 15543.1 89. Примечание. Переключатели исполнения У также пригодны для эксплуатации в условиях, нормированных для исполнения УХЛ категории 3.1 при температуре окружающей среды от минус 40 до 40С.
Условия эксплуатации
Номинальные значения климатических факторов по ГОСТ 15150 69 и ГОСТ 15543.1 89. Высота над уровнем моря не более 2000 м. Группа эксплуатации в части воздействия механических факторов - М3 по ГОСТ 17516.1 84. Сейсмостойкость переключателей не ниже 8 баллов по МSК-64 для встроенных элементов по ГОСТ 17516.1 90. Степень защиты переключателей IР10 по ГОСТ 14254 80. По способу защиты человека от поражения электрическим током.
